Pumpspeicherkraftwerk Wehr - Schluchseewerk AG (D)

Erneuerung der Innenbeschichtung im Druckschacht mit Oberwasserverteilrohrleitung, Unterwasserverteilrohrleitung mit Wasserschloß,
Zylinderschütz und Lindau-Überleitung

Nachfolgend dürfen wir Ihnen Bilder zu diesem Korrosionsschutz-Projekt in neuen Dimensionen präsentieren.

Eine Projektbeschreibung finden Sie im Bereich Publikationen -
siehe Artikel:
Die Herausforderung – Sanierungsprojekt in neuen Dimensionen: Die Erneuerung des Korrosionsschutzes des Pumpspeicherkraftwerkes Wehr (D)

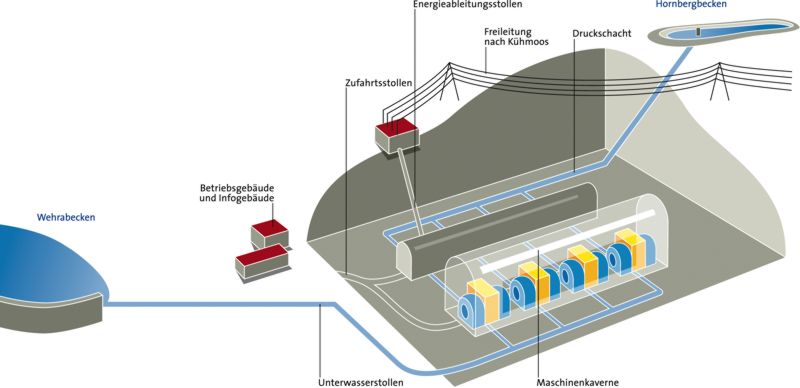

Bild: Schematische Darstellung des Kavernenkraftwerkes Wehr (Schluchseewerk AG)

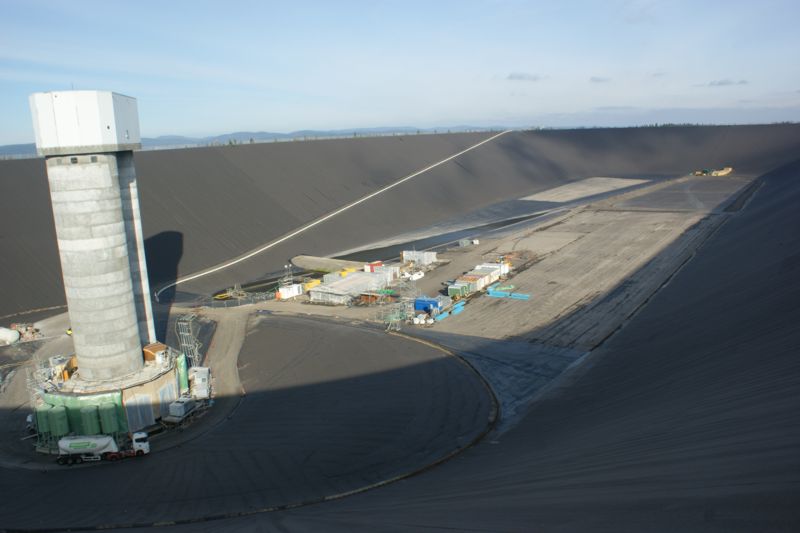

Bild: Hornbergbecken (Oberbecken) mit Einlaufturm und Baustelleneinrichtung

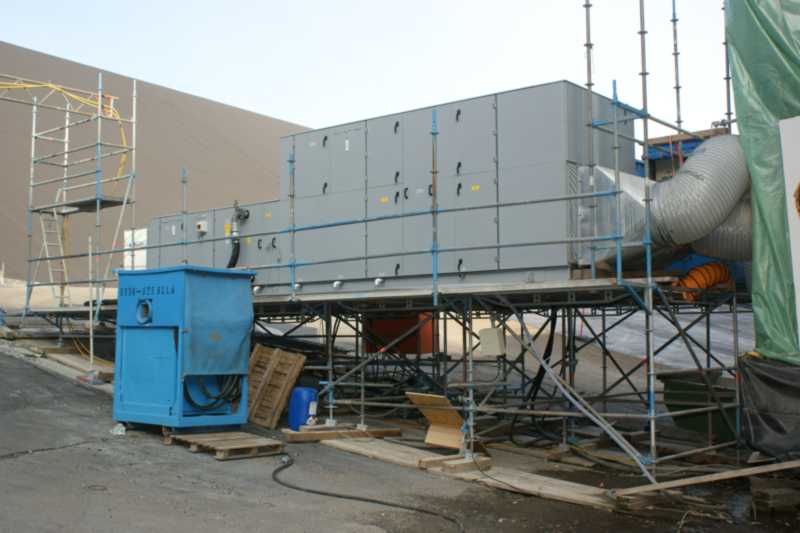

Bild: zeigt einen Teil der Klimaanlagen im Oberbecken für die Klimatisierung des Druckschachtes

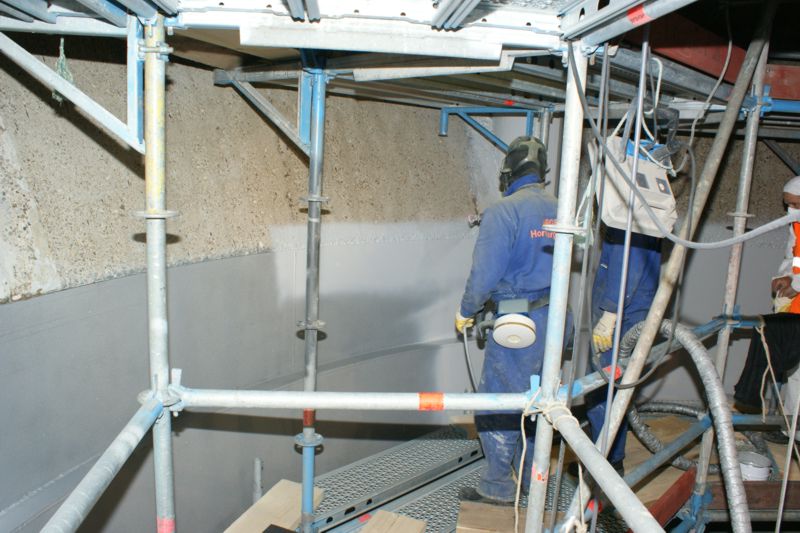

Bild: vertikale Stahlpanzerung des Einlaufturms, Applikation der ersten Schicht Humidur®

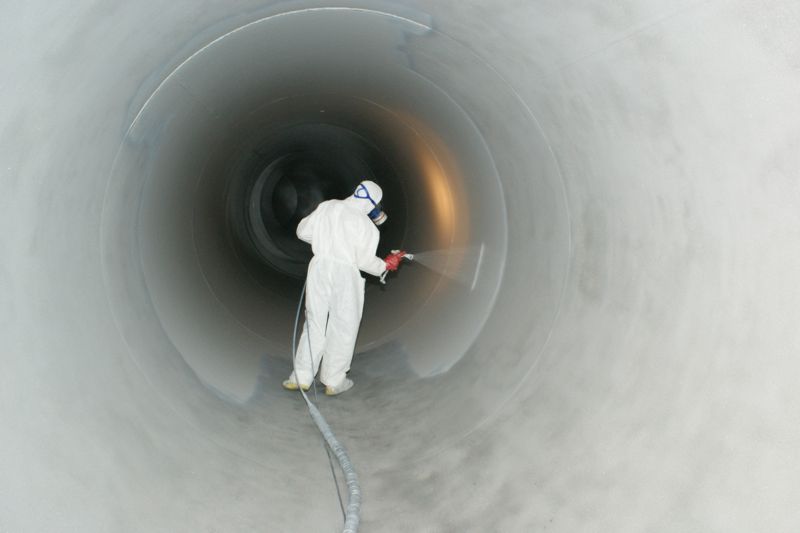

Bild: Oberwasser-Verteilrohrleitung, Applikation der ersten Schicht Humidur®

Bild: fertig mit Humidur® beschichtete Oberwasser-Verteilrohrleitung mit Sohlverstärkung

Bild: fertig mit Humidur® beschichtete Oberwasser-Verteilrohrleitung mit Sohlverstärkung

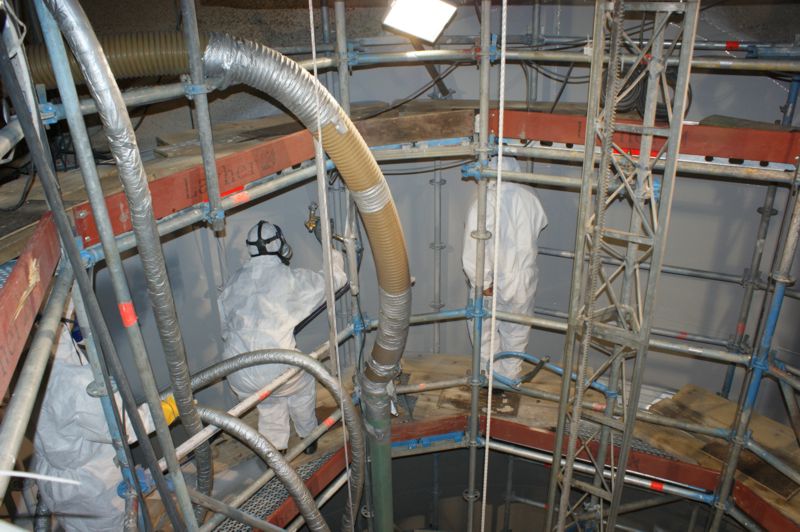

Bild: Unterwasser-Verteilrohrleitung, Senkrechtpanzerung im Wasserschloß, Applikation der ersten Schicht Humidur®

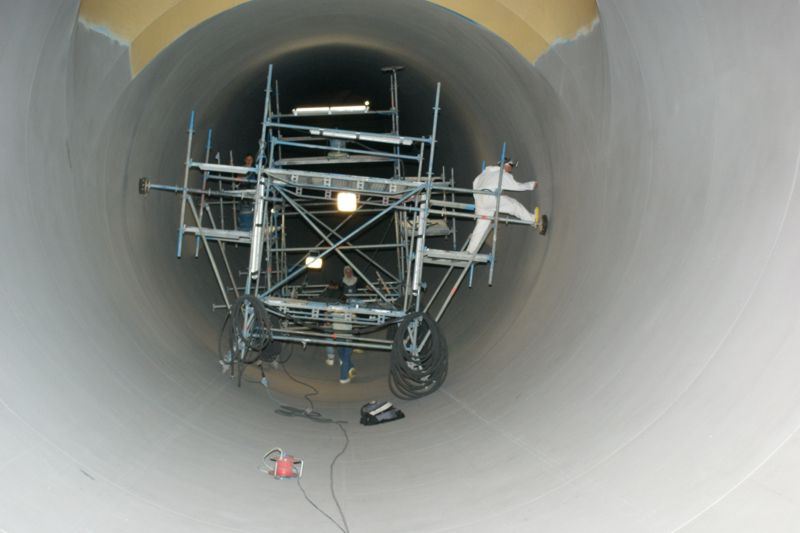

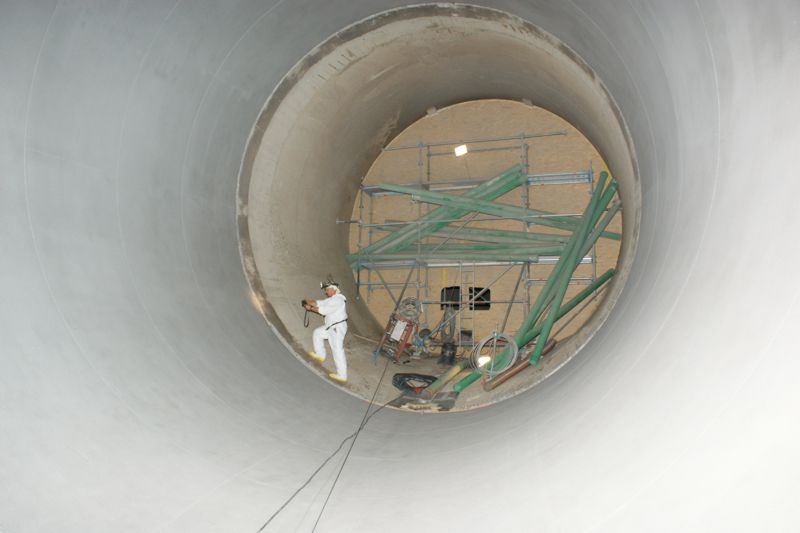

Bild: Unterwasser-Verteilrohrleitung, Sandstrahlabnahme

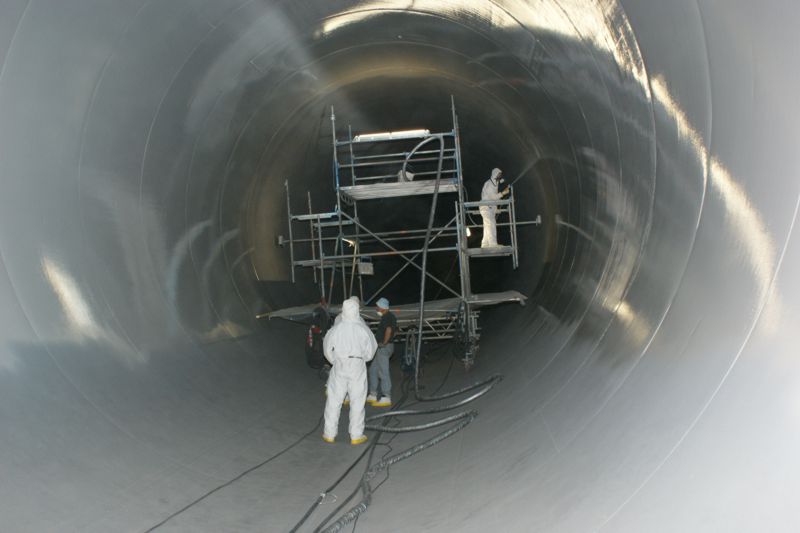

Bild: Unterwasser-Verteilrohrleitung, Sandstrahlabnahme

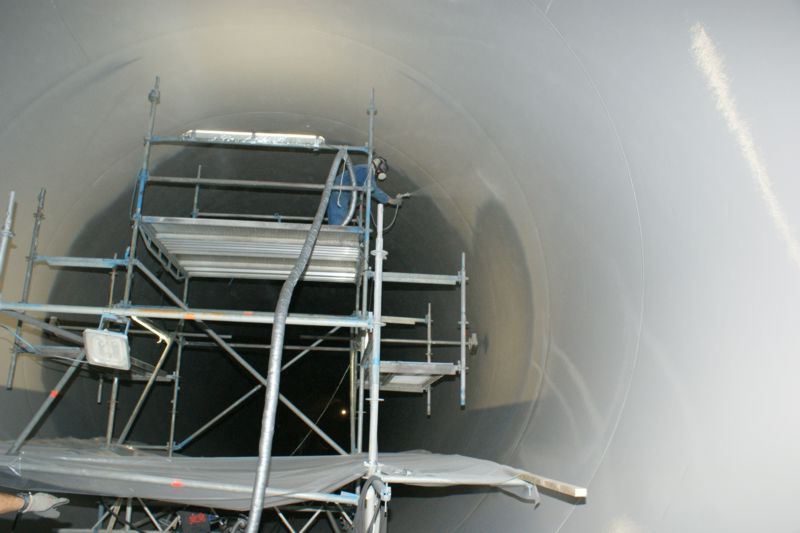

Bild: Unterwasser-Verteilrohrleitung, Applikation der ersten Schicht Humidur®

Bild: Unterwasser-Verteilrohrleitung, Applikation der ersten Schicht Humidur®

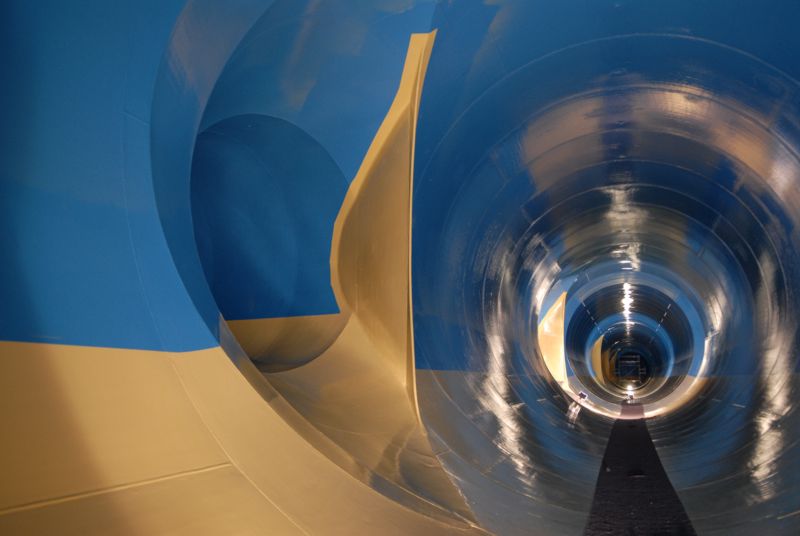

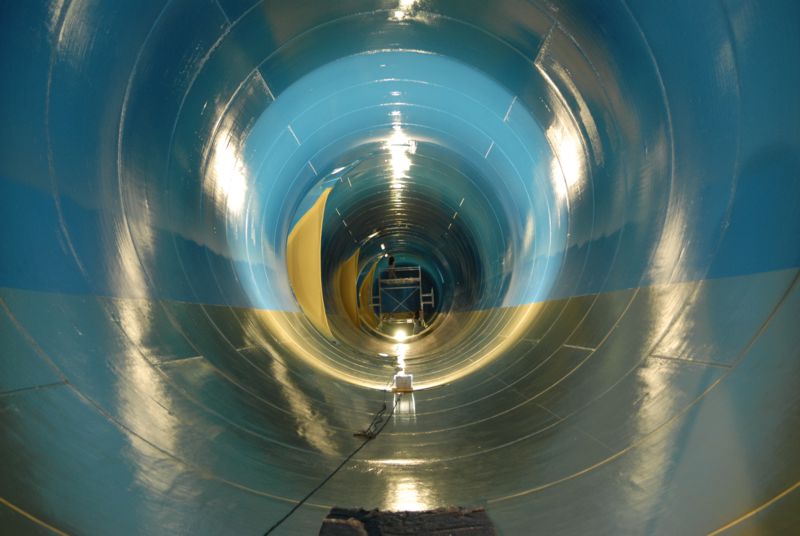

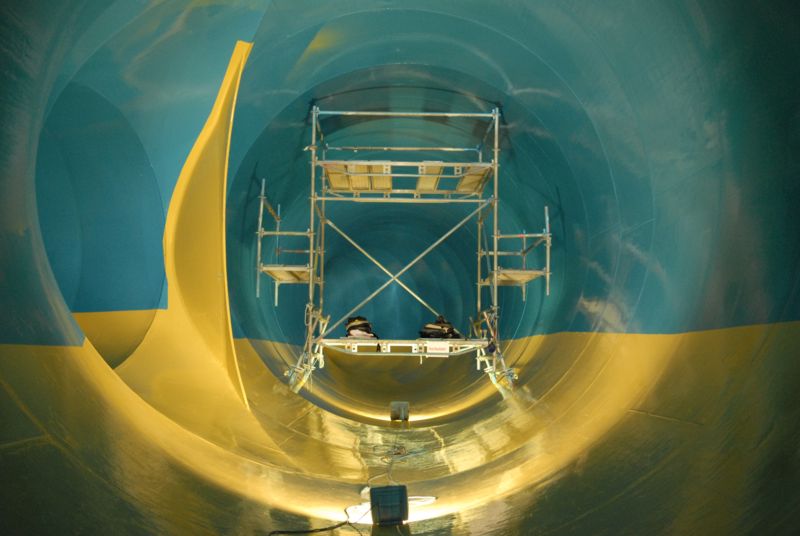

Bild: fertig mit Humidur® beschichtete Unterwasser-Verteilrohrleitung vor Applikation der Sohlverstärkung

Bild: Applikation der Sohlverstärkung mit gelbem Humidur® in der Unterwasser-Verteilrohrleitung

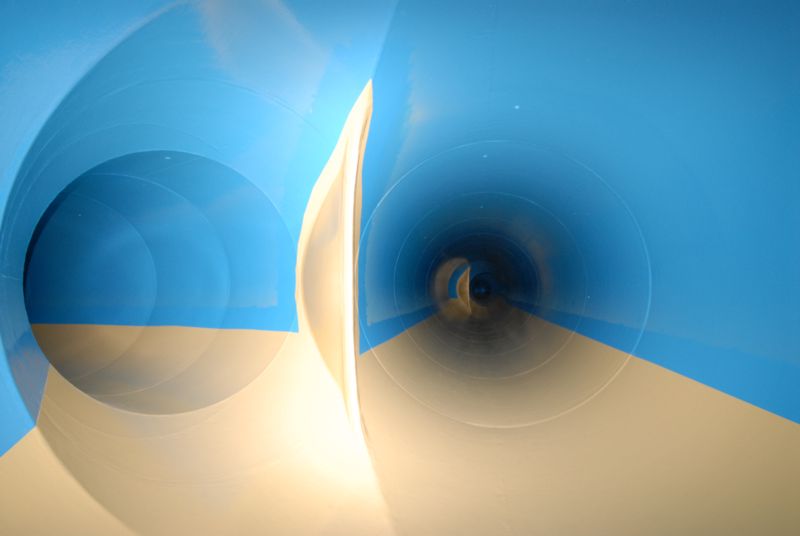

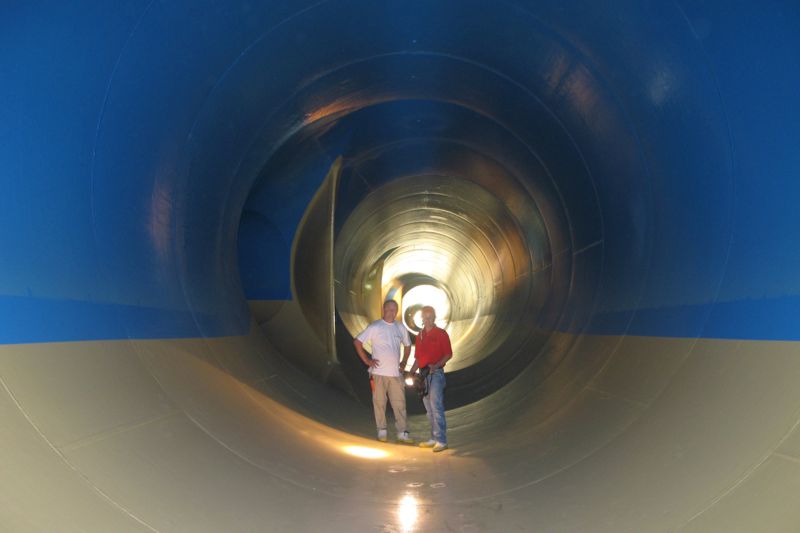

Bild: fertig mit Humidur® beschichtete Oberwasser-Verteilrohrleitung mit Sohlverstärkung

Bild: fertig mit Humidur® beschichtete Oberwasser-Verteilrohrleitung mit Sohlverstärkung

Bild: fertig mit Humidur® beschichtete Oberwasser-Verteilrohrleitung mit Sohlverstärkung

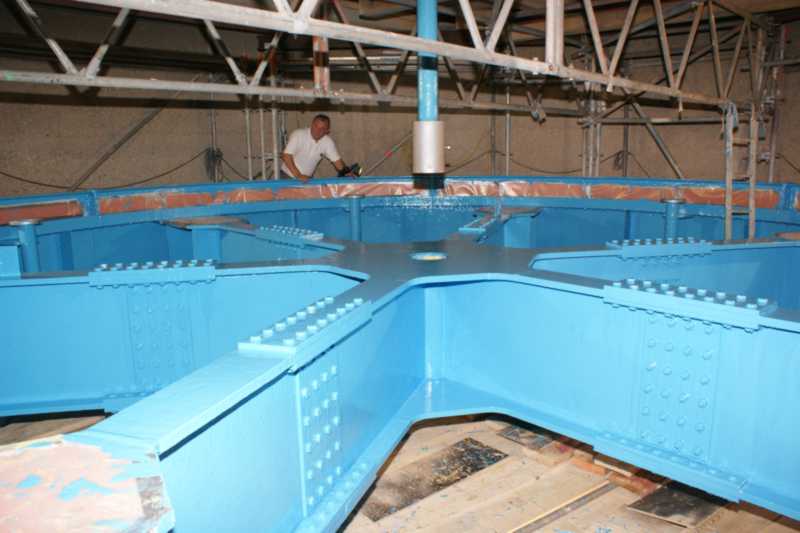

Bild: fertig mit Humidur® beschichteter Zylinderschütz

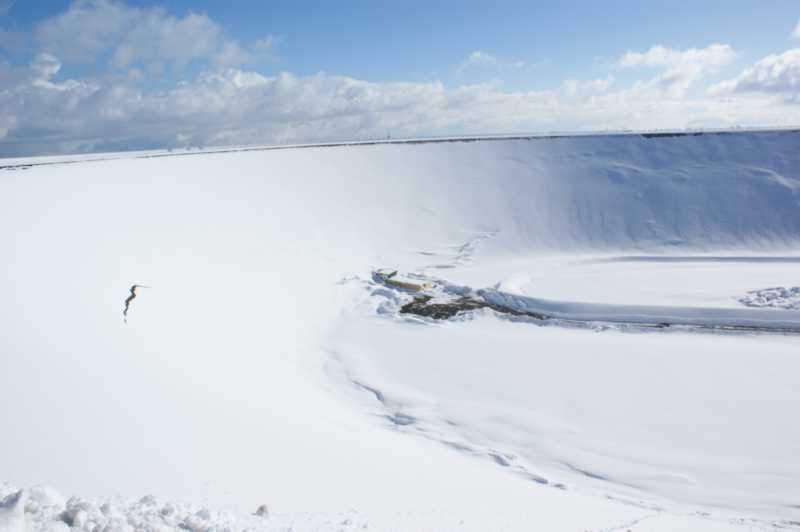

Bild: Einhausung im Einlauf der Lindau-Überleitung im Winter

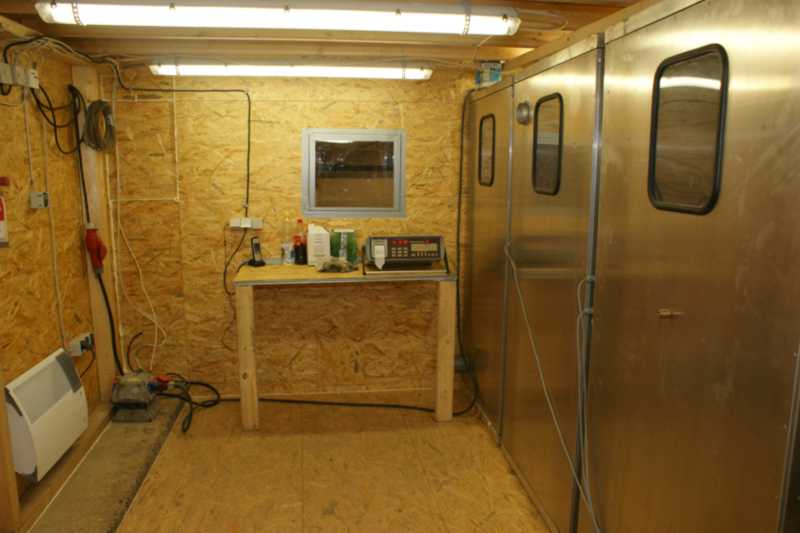

Das Bild zeigt einen Teil der Einhausung und das Schleusensystem für den Schwarzbereich sowie das Meßgerät für die Überwachung der Unterdruckhaltung.

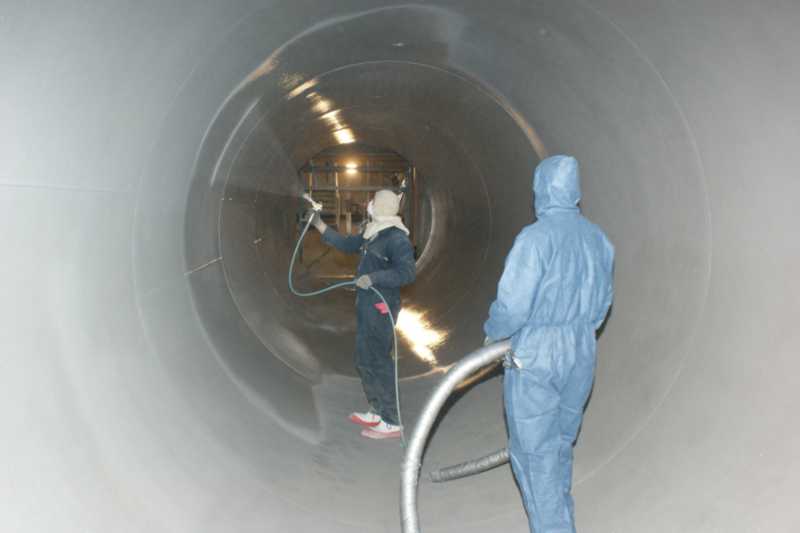

Bild: Lindau-Überleitung, Applikation der ersten Schicht Humidur®

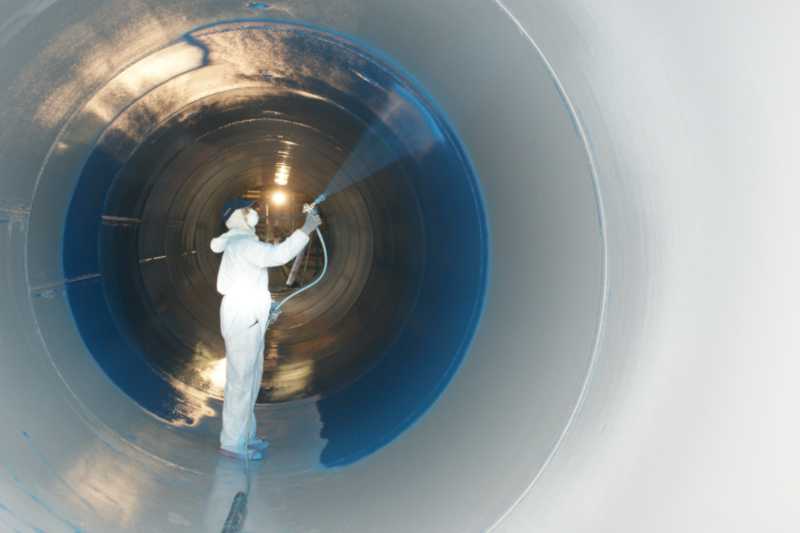

Bild: Lindau-Überleitung, Applikation der zweiten Schicht Humidur®

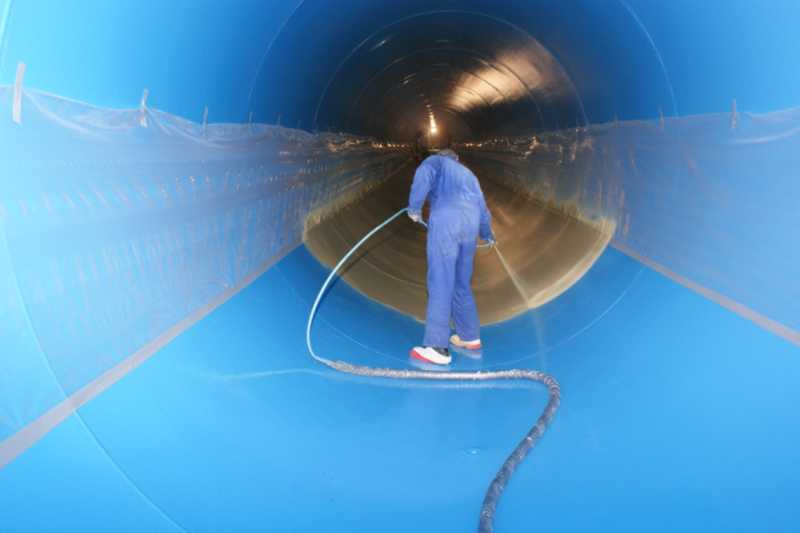

Bild: Lindau-Überleitung, Applikation der Sohlverstärkung

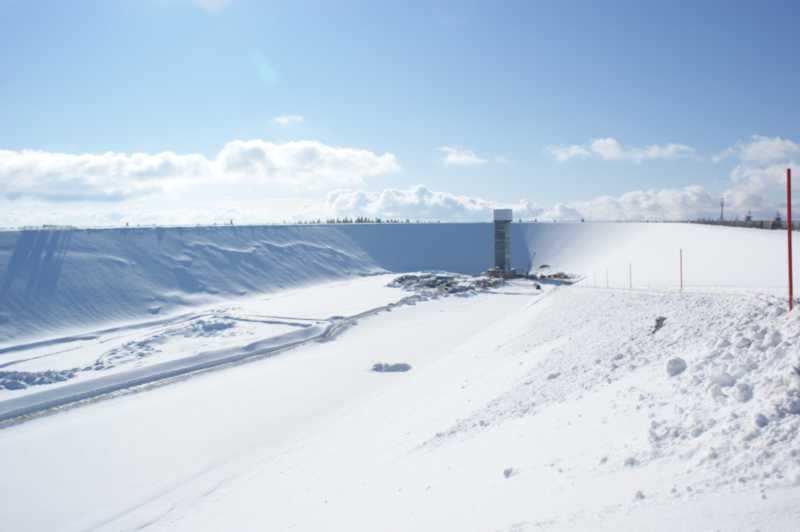

Bild: Hornbergbecken (Oberbecken) mit Einlaufturm und Baustelleneinrichtung im Winter

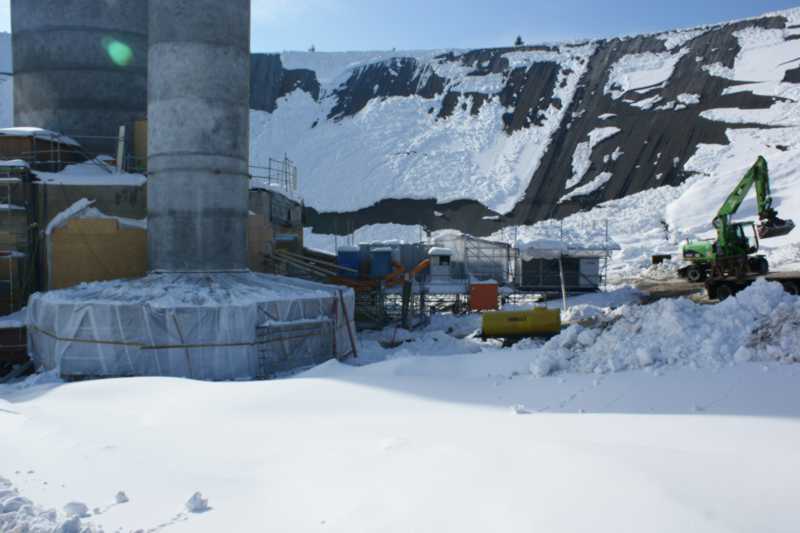

Bild: Hornbergbecken (Oberbecken) mit Einlaufturm und Baustelleneinrichtung mit Klimaanlagen im Winter

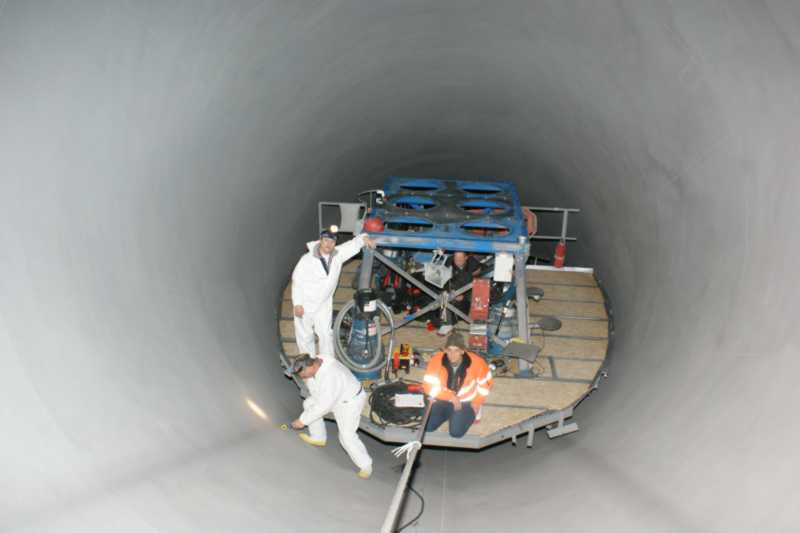

Bild: Sandstrahlabnahme im Druckschacht, letzte Kontrolle der Reinigung (Klebebandtest) vor Freigabe zur Beschichtung

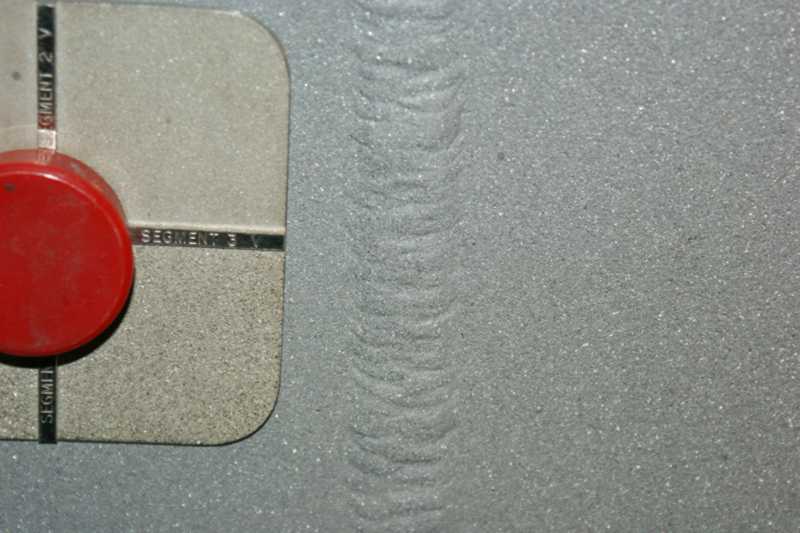

Bild: Detailaufnahme von der gereinigten Oberfläche mit ISO-Rauhigkeits-Vergleichsmuster

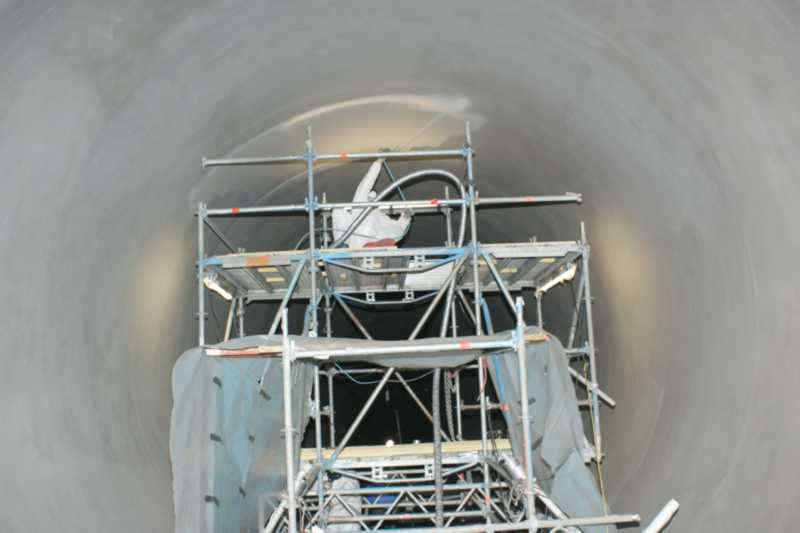

Bild: Applikation der ersten Schicht Humidur im Bereich der Flachstrecke des Druckschachts

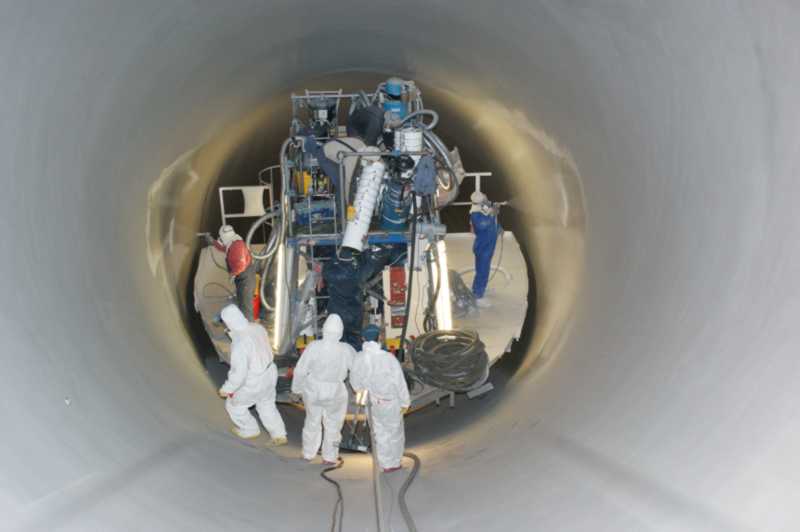

Bild: Applikation der ersten Schicht Humidur  im Druckschacht unter gleichzeitigem Einsatz von 3 Airless-Spritzgeräten auf dem Befahrungswagen

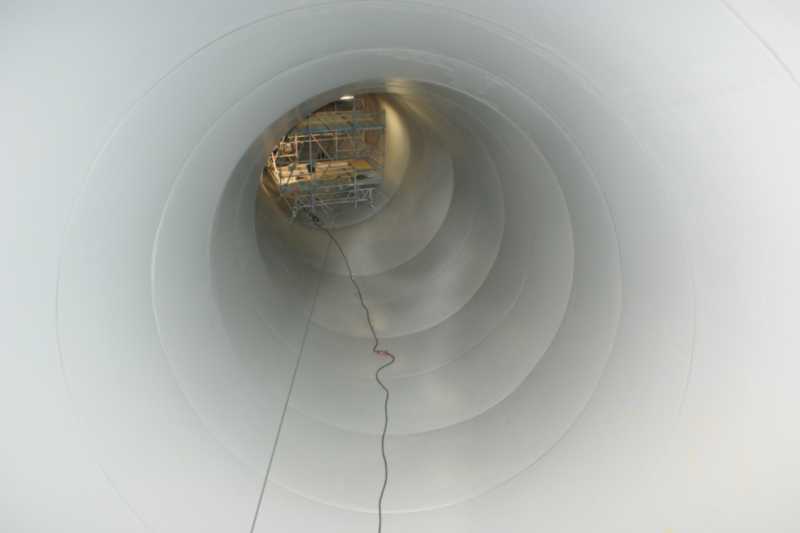

Bild: fertig applizierte erste Schicht im Bereich des Krümmers, vom Druckschacht aus gesehen

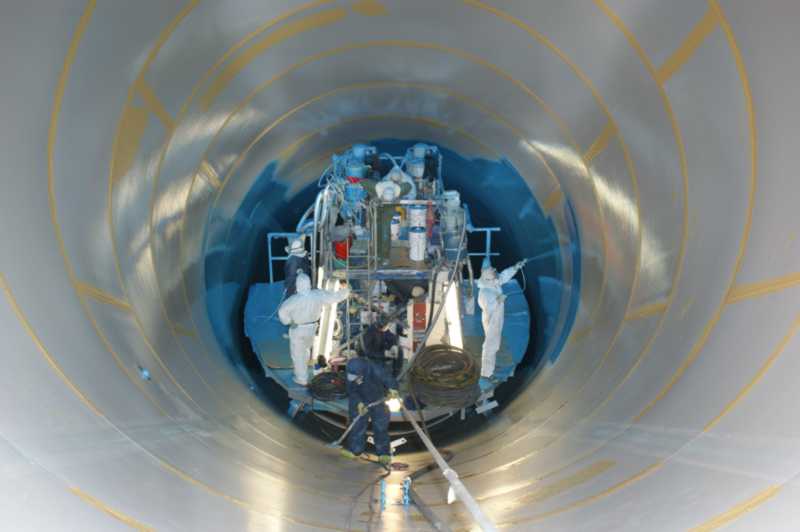

Bild: Applikation der zweiten Schicht Humidur, ebenfalls unter gleichzeitigem Einsatz von 3 Airless-Spritzgeräten. Die Schweißnahtbereiche wurden mit gelbem Humidur vorgelegt / vorgestrichen

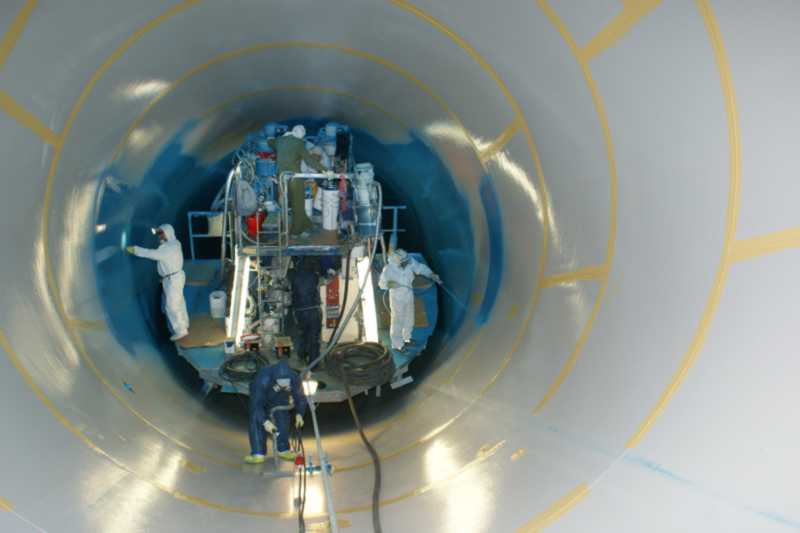

Das Bild zeigt die die Applikation der zweiten Schicht Humidur im Farbton blau im Druckschacht. Der Qualitätsinspektor (links im Bild) kontrolliert mittels Naßfilmkamms die aufgebrachte Schichtstärke während der Beschichtungsarbeiten

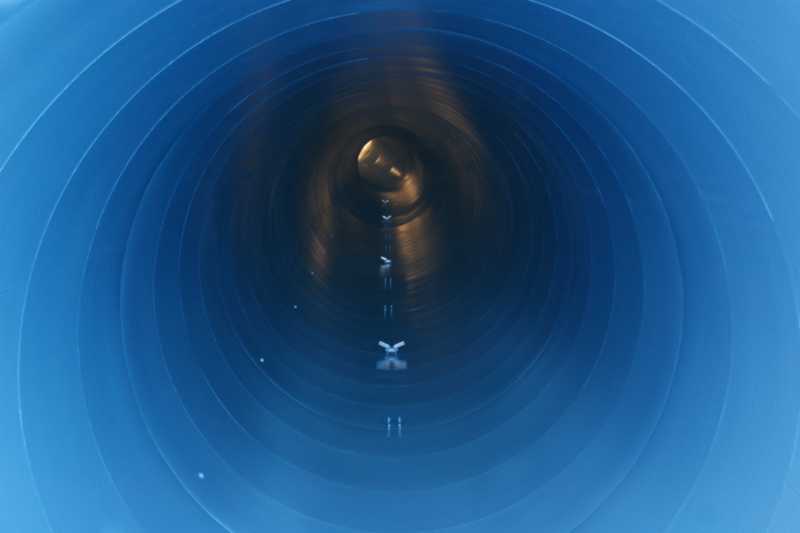

Bild: fertiggestellte zweite Deckbeschichtung, Blick nach unten Richtung Krümmer.

Das Bild zeigt die Applikation der zweiten Schicht Humidur (blau) im Druckschacht.

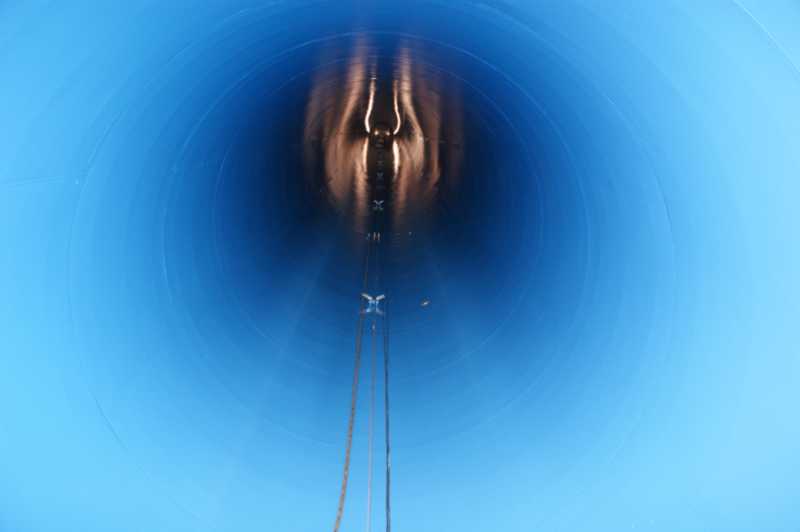

Bild: fertiggestellte zweite Deckbeschichtung, Blick ans obere Ende des Druckschachtes

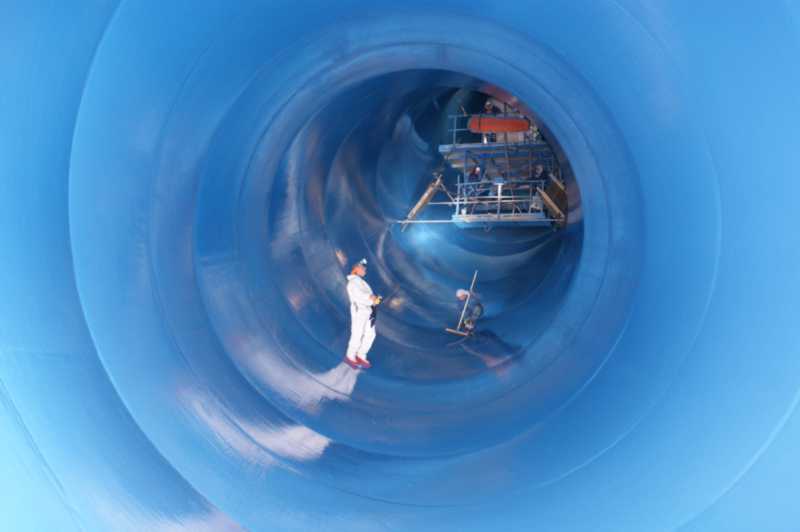

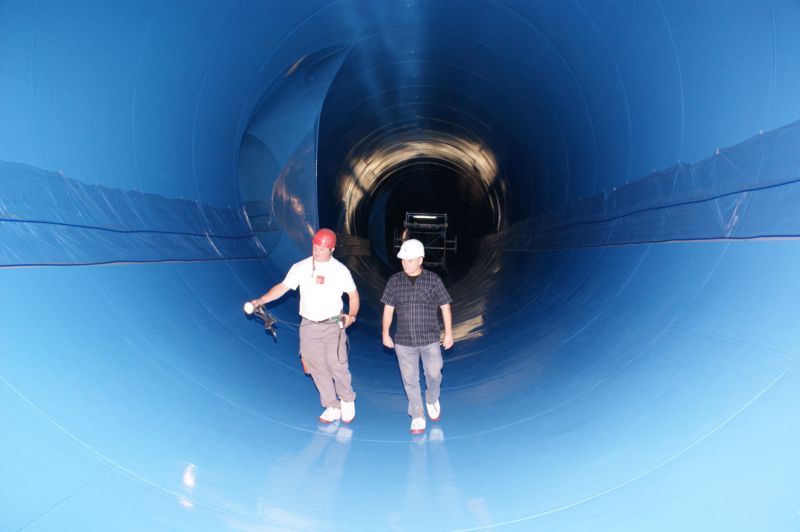

Bild: fertiggestellte zweite Deckbeschichtung, letzte Reinigungsarbeiten im Bereich des Krümmers vor Applikation der Sohlverstärkung

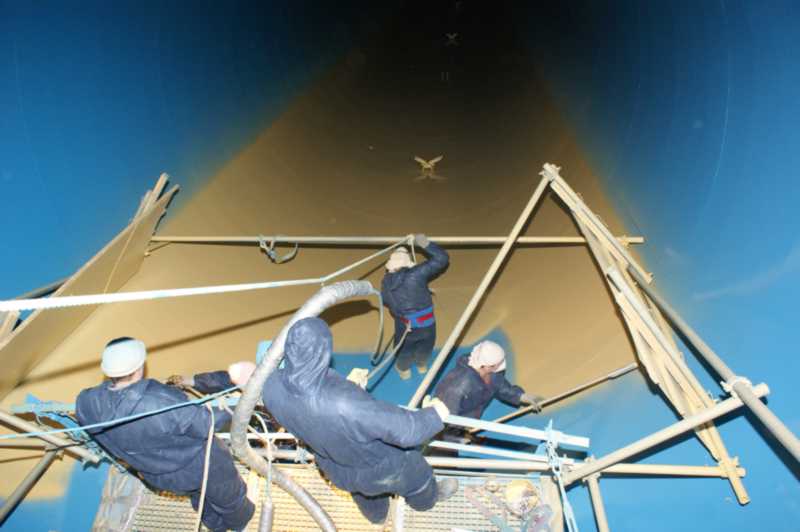

Bild: Applikation der Sohlverstärkung im Druckschacht in der Schrägstrecke, von unten / vom Krümmer aus gesehen

Bild: Applikation der Sohlverstärkung im Druckschacht in der Schrägstrecke, vom Befahrungswagen aus gesehen

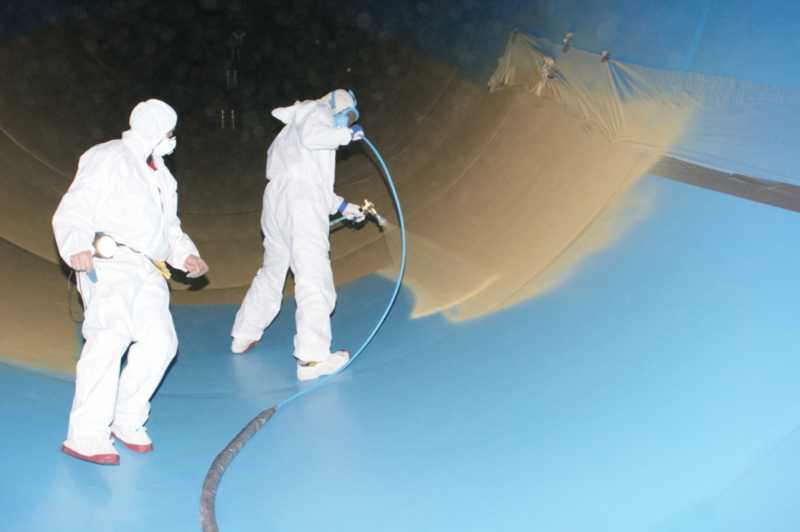

Bild: Applikation der Sohlverstärkung auf die zweite, blaue Schicht Humidur im Bereich des Krümmers und der Flachstrecke des Druckschachtes.



Die Ausarbeitung und Leitung des Projektes erfolgt durch die Schluchseewerk AG (D).

Die Qualitätssicherung wird vom Korrosionsschutzteam der TIWAG-Tiroler Wasserkraft AG durchgeführt.

Die Arbeiten werden von der Arbeitsgemeinschaft Bauschutz GmbH, Niederlassung Asperg (www.bauschutz.de) und BeKor GmbH, Hamburg von April 2008 bis März 2009 durchgeführt.
